3Dプリント購入所感

※この記事は ICT Advent Calender 2020 19日目の記事です。 昨日18日は、ウエハラの記事でした。

ツイステッドワンダーランド、面白そうですね。 初見でもツイステッドワンダーランンドの世界観やキャラが分かりやすくまとめられていて面白かったです。 個人的には アズール・アーシェングロットとエペル・フェルミエがビジュアルだとタイプそうでした。 今度詳しく教えて欲しいです。

自己紹介

今年オンラインLTに一度だけ顔を出しただけなので、初めての人がいるかと思いますので軽く自己紹介をします。

f:id:potato0022:20201219020713p:plain 情報通信システム工学科 5年 のぽてとです。

一応ゲームエンジニアです。Unityや2D・3DCGなどが少しできます。

使用言語

c#

使用ツール

Unity / ClipStudioPaint / Blender2.8 / 3DCoat / ZBrush

ゲームやVRコンテンツ、メディア系の会社に行くので、そういう分野に興味がある方はDMください。

今回は、3Dプリンターを購入したため所感やオススメ教えてと言われたので、現状の所感をまとめました。

3Dプリンターを購入した

自身への誕生日祝いとして、3Dプリンターを衝動買いしたので、その所感などを書いていきます。

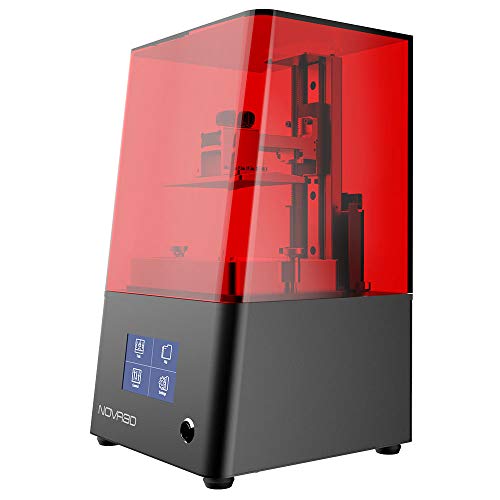

今回購入したのは、光造形方式3Dプリンター Nova3D Bene4 Monoです。

3Dプリンターとは

現状3Dプリンターは種類は大きく分けて、この5つの方式が主流になっています。 一般的に有名なのは熱溶解積層方式の3Dプリンターだと思います。(フィラメント樹脂を溶かして少しづつ面を重ねていくやつです)

  1. 光造形方式

2.インクジェット方式

3.粉末燃結方式

4.熱溶解積層方式

5.粉末固着(接着)方式

今回、私が購入したのは、1.光造形方式の3Dプリンターです。

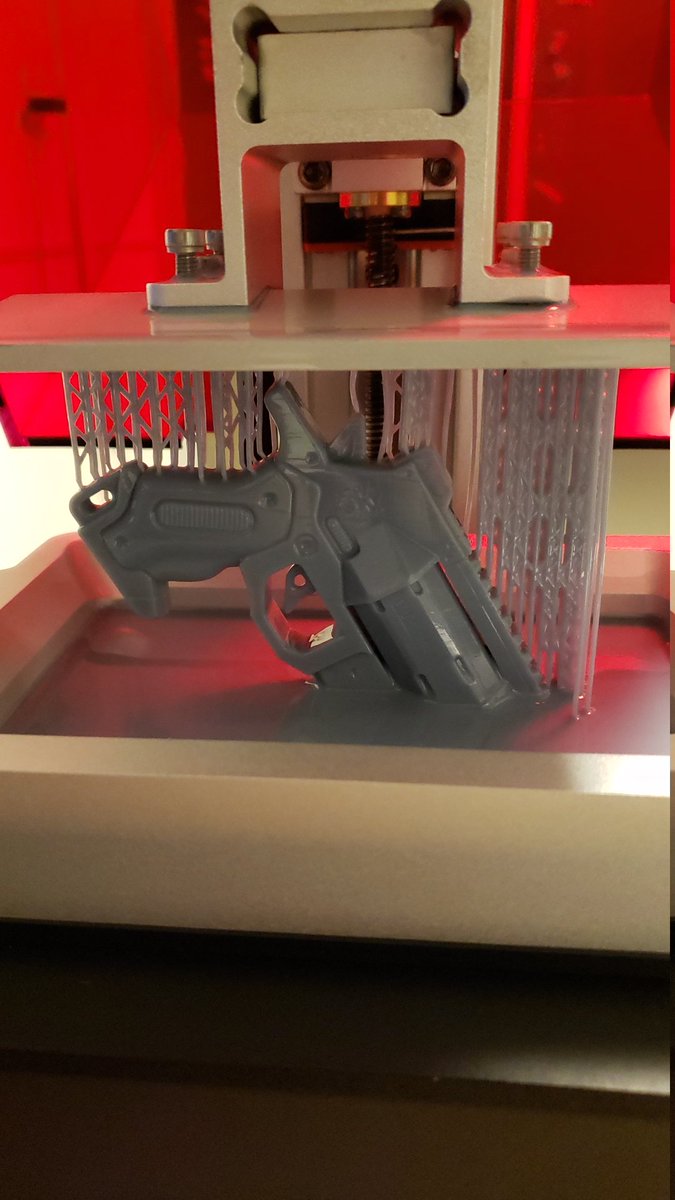

下の図のような感じで、ビルドプラットフォームにさかさまに造形されていきます。

f:id:potato0022:20201219031638j:plain

仕上がり

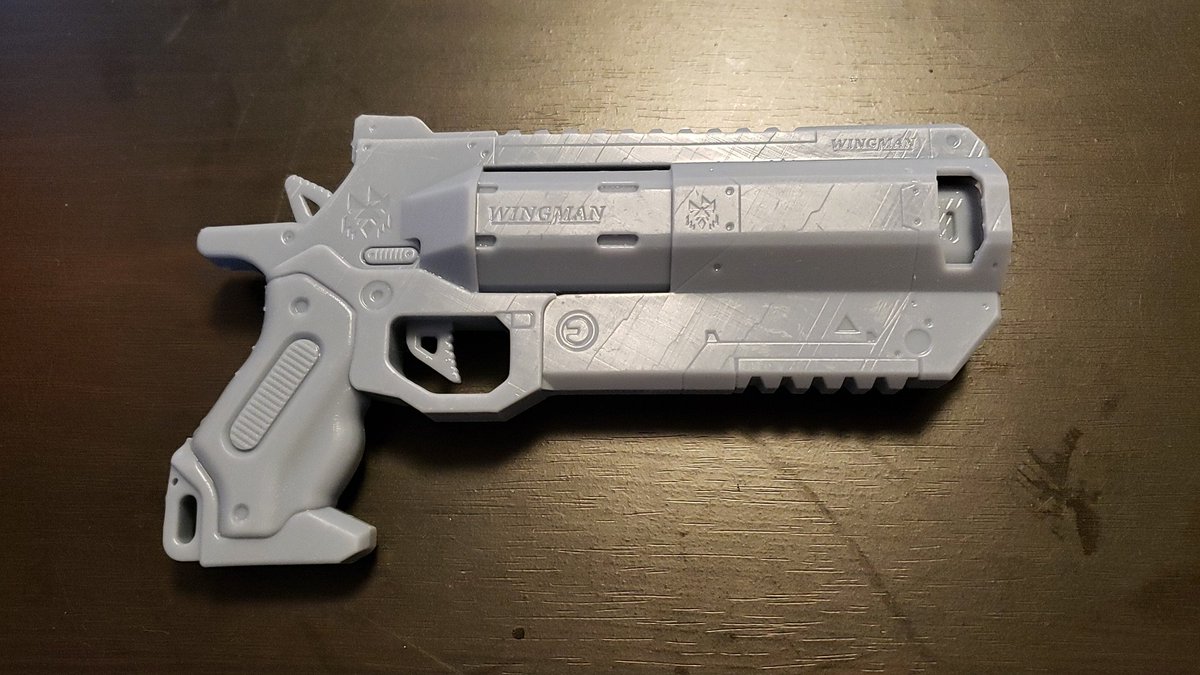

造形物めちゃめちゃ綺麗です。熱溶解積層方式にくらべ、細部の再現度がかなり高いです。

f:id:potato0022:20201219031656j:plain

メンテナンス

光造形めどくさというのがメンテナンス面における本音です。

光造形は造形時、熱溶解積層方式フィラメントの代わりにuvレジン液を用います。 通常、レジン液はIPA(イソプロピルアルコール)という、危険物に該当する薬品で機械や造形物についたレジン液を洗浄します。 このIPAという薬品は排水溝に流せず、一般的には紙に給水し燃えるゴミに出さなければなりません。(匂いは結構きついです)

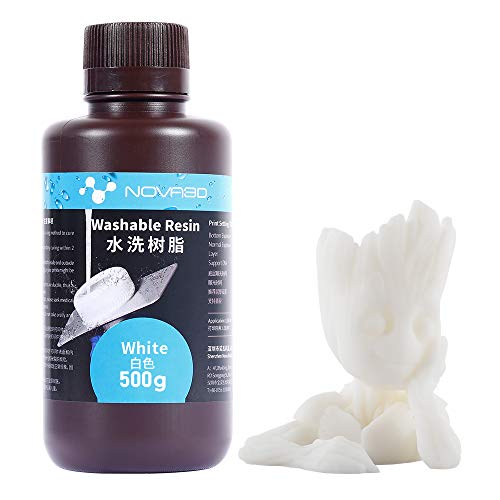

Nova3Dでは、公式からIPAの代わりに水で洗浄できる水洗いUVレジン液を取り扱っています。 これは、IPAの代わりに水で洗浄できるUVレジン液です。

これにより、格段にメンテナンスが楽になります。

スライサーソフト

ココが今回の一番の肝です。

Nova3Dの製品は、専用のスライサー(3Dモデルを印刷用のデータに加工するアプリケーション)のNovaMakerというソフトが配布されています。 所感ですが、あまり良くないです。

個人的にはChituBoxというソフトをオススメします。

NovaMakerがChituBoxに比べてなにがダメかというと、モデルの空洞化ができません。 それにより消費レジンが減らせず、印刷時の平面積が大きいため失敗するリスクが高まります。

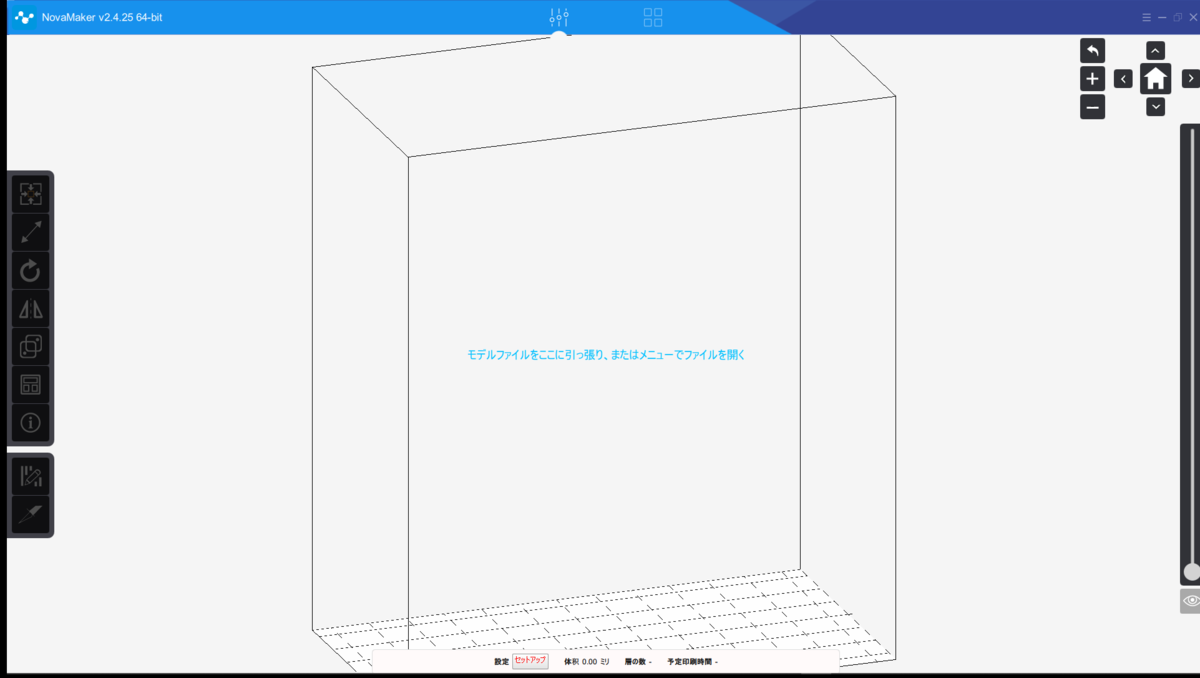

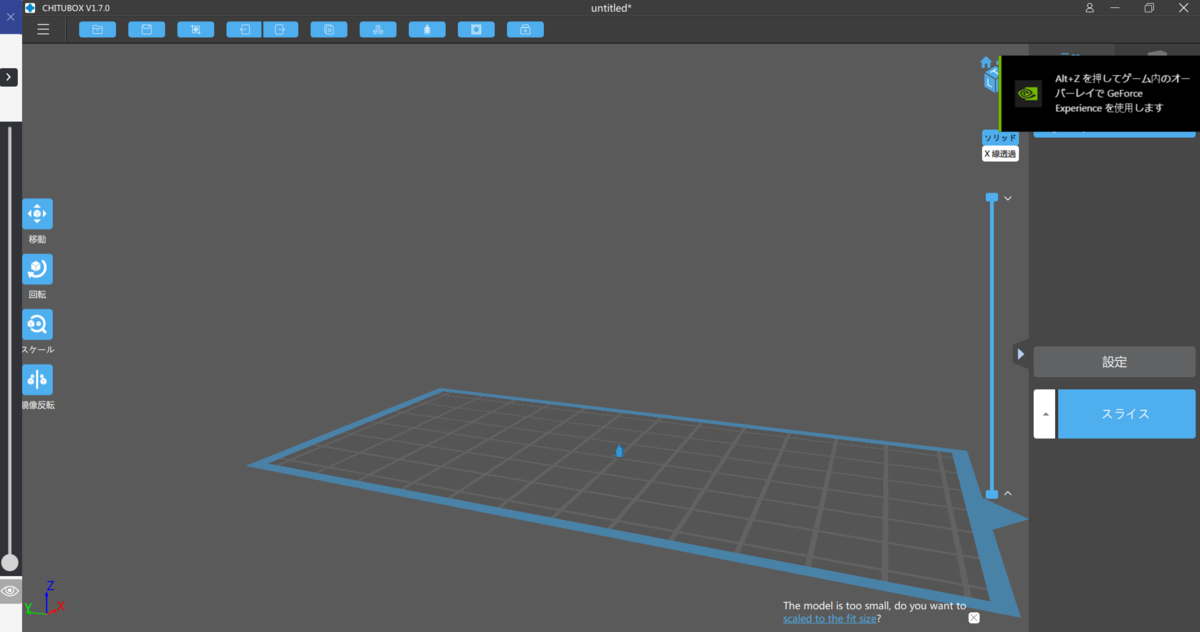

NovaMaker f:id:potato0022:20201219043805p:plain ChituBox f:id:potato0022:20201219043809p:plain

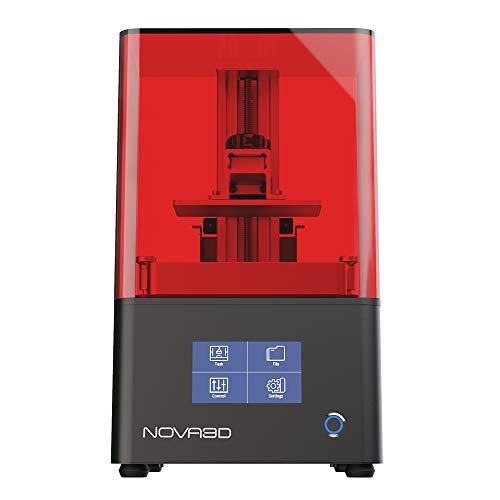

現状、Nova3D Bene4は有志が開発したChituBoxのプラグインがあります。 しかし、Nova3D Bene4 MonoはChituBoxのプラグインがなく現状NovaMakerのみの対応です。

まとめ

精密なモデルを造形したいなら光造形はかなりオススメです。 しかし、後処理やメンテナンス等の面倒な作業があるため、注意が必要です。

現状Nova3DBene4が僕が光造形でオススメする商品です。

ぜひ、皆さんも購入して生活を豊かにしてみてください。

最後に

今年は某ウイルスのせいであまりICTに関われなかったですが、ゲーム制作や、2D・3DCG制作等聞きたいことがあれば気軽にDMでも飛ばしてください。

時代はマルチスレッドプログラミング🤚🤚🤚(だいぶ前から)

この記事はICT委員会 コロナに負けないぞブログリレーの6/3の記事です。


昨日はほなふく君の記事でした。

PC、組んでみませんか?

こういうパーツのレビューって結構助かりますよね。

PCの自作は、個人的感覚だとガンプラより簡単なので

是非組んでみてください。


次回はやがみあん先輩の記事です。

リンク

おいしそう。

僕も自粛期間中結構手のこんだ料理を作ったりしました。

自己紹介

初めまして、芋(@NoNameReUnder)です。

f:id:potato0022:20200602000154p:plain
これはVKet4で友人が撮ってくれた自画像です

普段はキャラモデリングやイラストの仕事をしたりしつつ、Unityを用いてゲームを作ったりしています。

VALORANT楽しい

使用ツール

Unity ZBrush Blender ClipStudioPaint

普段使いしている言語

Unity C#


新一年生(いるのかは把握していませんが)は、なんか変な人いるなくらいで覚えてもらえると嬉しいです。

急なダイレクトマーケティング「アライブサバイブ」

4人プレイのボードゲーム

¥1500 JPY 予定 f:id:potato0022:20200602074111p:plain

広報Twitter

内容物

同盟・戦争カード   5枚

資源カード      25枚

キャラクターカード   5枚

説明カード      1枚

ゲームの概要

このゲームは謎のウイルスにより荒廃した世界の中で、自身に割り振られたキャラクターの特性を使い資源を集めていきます。

しかし、この世界にはプレイヤー全員が生き残れるような資源は残っていません。

そのため、ほかのプレイヤーと組んだり、交渉したり、時には戦って生き残りましょう。


8月に販売開始する予定なので、発売したら是非買って遊んでみてください。

僕の春休みはこのボドゲのタスクで消えました。悲しいね、、、

JobSystemの解説

本題に戻ります。

今回はUnityを触ったことがある人に対する記事ですので、興味がない人はブラウザバックしてください。

読んでも面白くないからね。


事前に、以下の動画・スライドを見たことがある方は、ほんとに読む必要無いです。


Unite Europe 2017 - C# job system & compiler


Job Systemとは

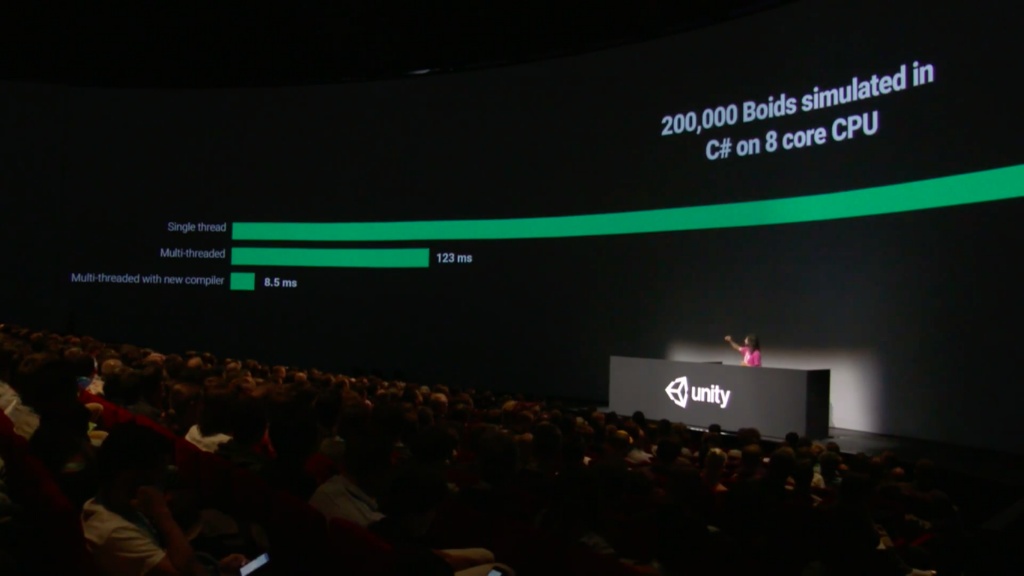

f:id:potato0022:20200602072113j:plain

Unity2017で公開されたマルチスレッドプログラミング手法

JobSystemのここが良い

(割と)簡単に書ける

GCフリー

レースコンディション・デッドロックが起こりうる場面はあらかじめエラーをはいてくれる(安全)

IL2CPPコンパイラを用いたマルチスレッドプログラムの最適化によるパフォーマンス向上

2017のデモでは、200,000個のGameObjectを動かした際のパフォーマンス比較ではシングルスレッド実行時の116倍の速さをみせています

JobSystemの注意点

データ構造はstructのみ

すべてが早くなるわけではない

Jobの発行にもコストは必要なので、発行しすぎるとかえって重くなる

Job Systemは、Unityがデータ指向の考えに代わってきており、

Unity2019から公開されたECSとの連携を目的として設計されているため、構造が少し特殊です。

サンプルコード

任意のGameObjectをマルチスレッドで動かすためのサンプルコードを下記に記述しています。

using System.Collections;
using System.Collections.Generic;
using Unity.Collections;
using UnityEngine;
using UnityEngine.Jobs;
using Unity.Jobs;

public sealed class BounceCube5 : MonoBehaviour
{
    /// <summary>
    /// 動かすオブジェクトのTransform格納用配列
    /// </summary>
    [SerializeField] Transform[] targets;

    /// <summary>
    /// NativeArray<T>は
    /// JobSystemJobSystemでアクセスするための記述方
    /// デッドロックを防ぐため、値を渡すときにメモリアドレスを参照させるのではなく、
    ///値を複製し元の値とは別の独立した動きをとります。
    /// Gitのブランチのようなイメージです。
    /// この配列はECSとの連携を目的としているため、連続したメモリアドレスになっています。
    /// float型の配列velocityを用意
    /// </summary>
    NativeArray<float> velocity;
    /// <summary>
    /// RaycastCommand型配列command
    /// </summary>
    NativeArray<RaycastCommand> commands;
    /// <summary>
    /// RaycastHit型配列results
    /// </summary>
    NativeArray<RaycastHit> results;
    /// <summary>
    /// int型hitQueue
    /// </summary>
    NativeQueue<int> hitQueue;
    /// <summary>
    /// Job SystemでTransformにアクセスするための配列
    /// TransformAccessArray型愛列transformArray
    /// </summary>
    TransformAccessArray transformArray ;
    /// <summary>
    /// Struct IsHitGroundJob Jobの宣言
    /// </summary>
    IsHitGroundJob hitCheckJob;
    /// <summary>
    /// Job発行のためのJobHandleを宣言
    /// </summary>
    JobHandle handle;

    /// <summary>
    /// スクリプトをアタッチしているオブジェクトがActive状態になっていれば実行
    /// </summary>
    void OnEnable()
    {
        velocity = new NativeArray<float>(targets.Length, Allocator.Persistent);
        commands = new NativeArray<RaycastCommand>(targets.Length, Allocator.Persistent);
        results = new NativeArray<RaycastHit>(targets.Length, Allocator.Persistent);
        hitQueue = new NativeQueue<int>(Allocator.Persistent);

        transform.DetachChildren();

        for (int i=0; i< targets.Length; i++)
        {
            velocity[i] = -1;
        }
        transformArray = new TransformAccessArray(targets);

        hitCheckJob = new IsHitGroundJob()
        {
            raycastResults = results,
            result = hitQueue.ToConcurrent()
        };

    }
    /// <summary>
    /// スクリプトをアタッチしているオブジェクトが非Active状態になっていれば実行
    /// </summary>
    void OnDisable()
    {
        ///Jobの開放
        handle.Complete();

        ///メモリの開放
        ///メモリリークを防ぐため、必ず実行
        velocity.Dispose();
        commands.Dispose();
        results.Dispose();
        hitQueue.Dispose();
        transformArray.Dispose();
    }
    /// <summary>
    /// update関数実行後に実行
    /// </summary>
    void LateUpdate()
    {
        ///Jobの開放
        handle.Complete();

        // Raycastの開始点と位置を設定
        for (int i=0; i<transformArray.length; i++)
        {
            var targetPosition = transformArray[i].position;
            var direction = Vector3.down;
            var command = new RaycastCommand(targetPosition, direction);
            commands[i] = command;
        }

        // 移動のコマンドを設定
        var updatePositionJob = new UpdateVelocity()
        {
            velocitys = velocity
        };

        //GameObjectのTransformを設定
        //回転・位置を変更
        var applyTrans= new ApplyTrans()
        {
            velocitys = velocity
        };

        // 並列処理を実行(即完了待ち)
        // 終わったらコマンドに使ったバッファは不要なので破棄
        handle = RaycastCommand.ScheduleBatch(commands, results, 20);
        handle = hitCheckJob.Schedule(transformArray.length, 20, handle);
        handle = new ReflectionJob { velocitys = velocity, result=hitQueue }.Schedule(handle);
        handle = updatePositionJob.Schedule(transformArray.length, 20, handle);
        handle = applyTrans.Schedule(transformArray, handle);

        //Jobの開放
        handle.Complete();
    }

    struct UpdateVelocity : IJobParallelFor
    {
        public NativeArray<float> velocitys;

        void IJobParallelFor.Execute(int index)
        {
            velocitys[index] -= 0.098f ;
        }
    }

    struct ApplyTrans : IJobParallelForTransform
    {
        [ReadOnly] public NativeArray<float> velocitys;

        void IJobParallelForTransform.Execute(int index, TransformAccess transform)
        {
            transform.localRotation = Quaternion.Euler(transform.rotation.x + velocitys[index] * 180f, transform.rotation.y + velocitys[index] * 180f, transform.rotation.z + velocitys[index] * 180f);
            transform.localPosition += Vector3.up * velocitys[index];
        }
    }


    struct IsHitGroundJob : IJobParallelFor
    {
        [ReadOnly] public NativeArray<RaycastHit> raycastResults;
        [WriteOnly] public NativeQueue<int>.Concurrent result;

        void IJobParallelFor.Execute(int index)
        {
            if (raycastResults[index].distance < 1f)
            {
                result.Enqueue(index);
            }
        }
    }

    struct ReflectionJob : IJob
    {
        public NativeQueue<int> result;
        public NativeArray<float> velocitys;

        public void Execute()
        {
            while(result.TryDequeue(out int index))
            {
                velocitys[index] = 2;
            }
        }
    }
}

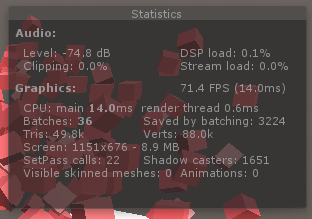

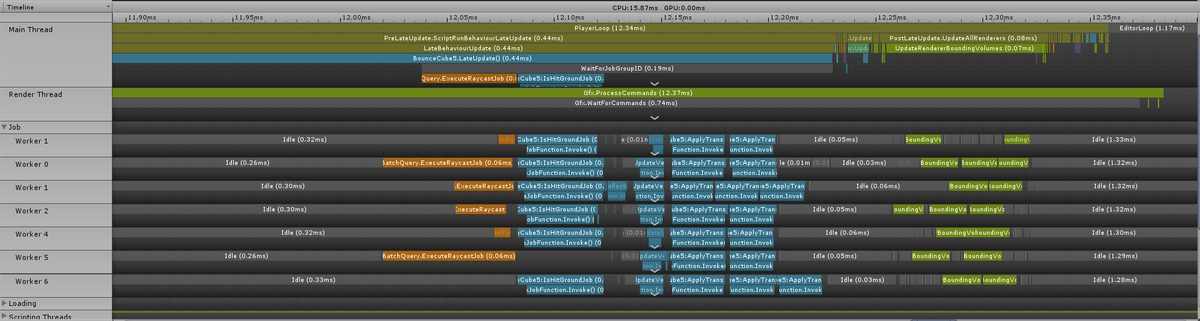

今回は、このスクリプトを用いて802個のオブジェクトを動かしてみました。 以下が実行結果です。 f:id:potato0022:20200602202517p:plain f:id:potato0022:20200602202513p:plain


動作結果

まとめ

Job SysytemはUnityプログラマーを目指す場合、確実に必要な知識です。

まずはオブジェクトごとに処理をするのではなく、まとめて計算できる箇所はどんどんまとめて処理をする書き方を身に着けていきましょう。

これは違うだろとうの意見があればコメントをくださると有り難いです。

ここまで読んでくださりありがとうございました。
